Le Xiaomi Mi Mix 2, depuis sa présentation début septembre par la marque chinoise, suscite de nombreux commentaires, un engouement certain et notamment en dehors de la Chine car ce flagship de Xiaomi est compatible avec la quasi totalité des réseaux dans le monde. Pour nous, en France, il gère toutes les bandes de fréquences 4G, y compris les B20 (800 MHz) et B28 (700 MHz).

Des photos d’un démontage du Xiaomi Mi Mix 2 sont apparues il y a deux jours sur le web. Elles sont l’oeuvre des membres d’un site chinois spécialisé en high tech, Geekbar.

Je vous propose ci-dessous ces photos avec quelques explications.

Vous pouvez retrouver les trois versions du Xiaomi Mi Mix 2 chez notre partenaire Gearbest :

La version 64 Go au prix de 460.82 € avec le code mix264gb :

Retrouver le Xiaomi Mi Mix 2 64 Go chez Gearbest



La version 128 Go au prix de 502.72 € avec le code MIX2128GB :

Retrouver le Xiaomi Mi Mix 2 128 Go chez Gearbest



La version 256 Go au prix de 552.99 € :

Retrouver le Xiaomi Mi Mix 2 256 Go chez Gearbest

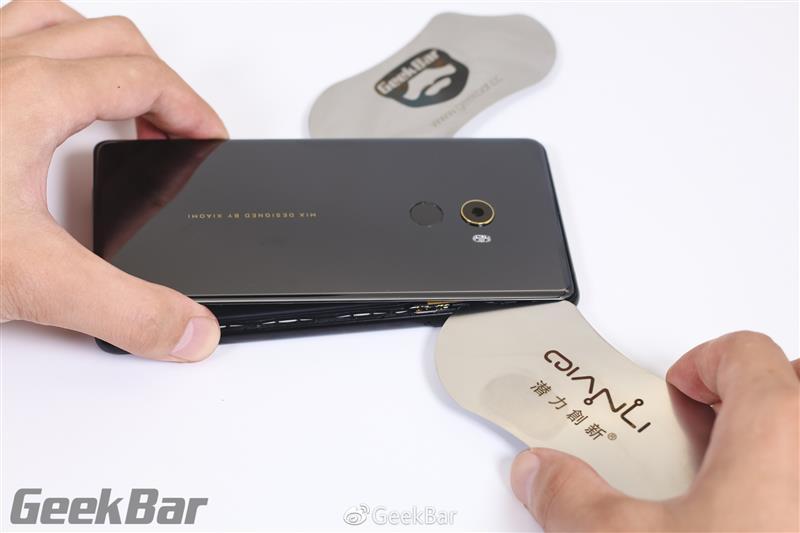

La première étape consiste à enlever la face arrière à l’aide d’une ventouse et de spatules.

Xiaomi Mi Mix 2 démontage

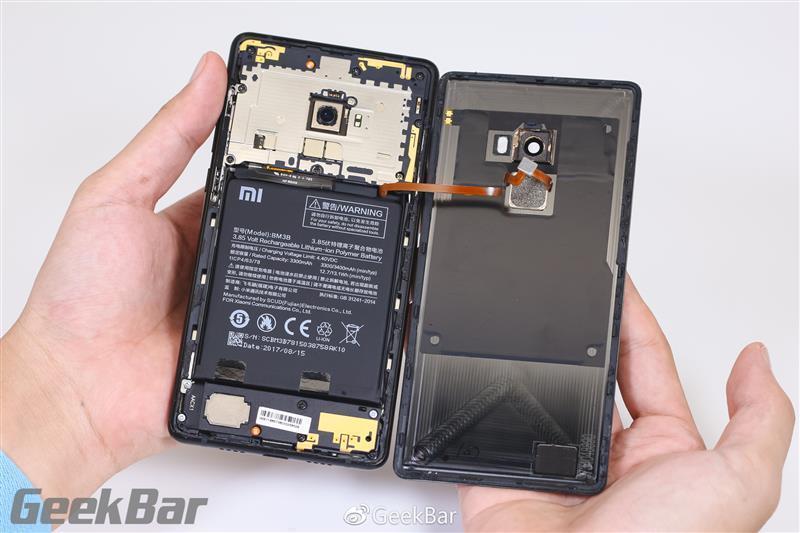

Lorsque la face arrière est désolidarisée de la face avant, le lecteur d’empreintes digitale situé sur celle-ci est bien visible ainsi que la batterie.

Xiaomi Mi Mix 2 démontage

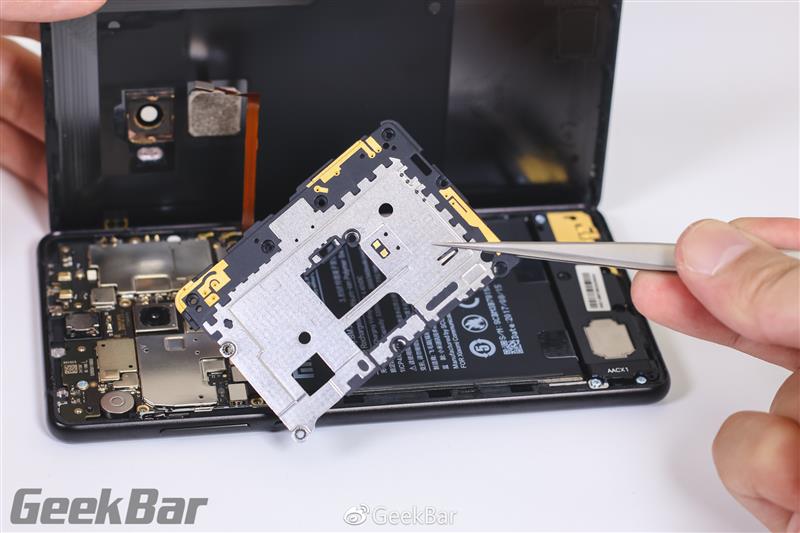

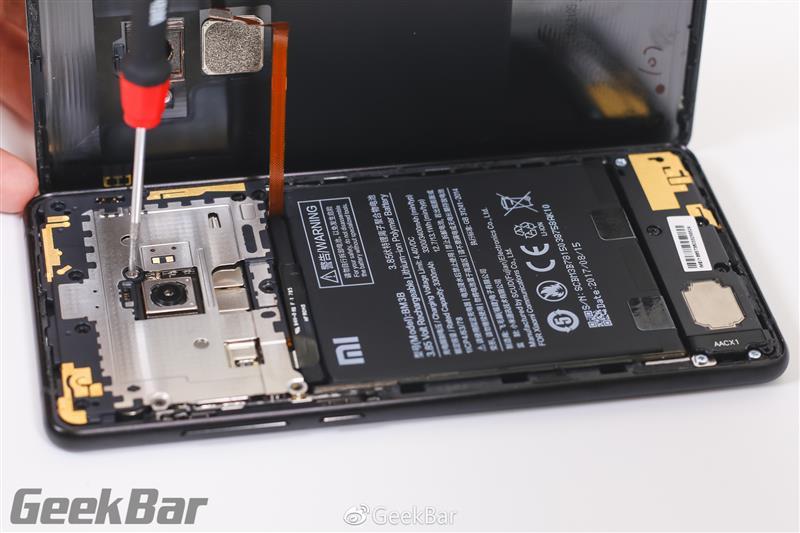

Ensuite le déflecteur, fixé à la carte mère, peut être retiré en dévissant 10 vis.

Xiaomi Mi Mix 2 démontage

Ce déflecteur supporte le double flash LED notamment.

Xiaomi Mi Mix 2 démontage

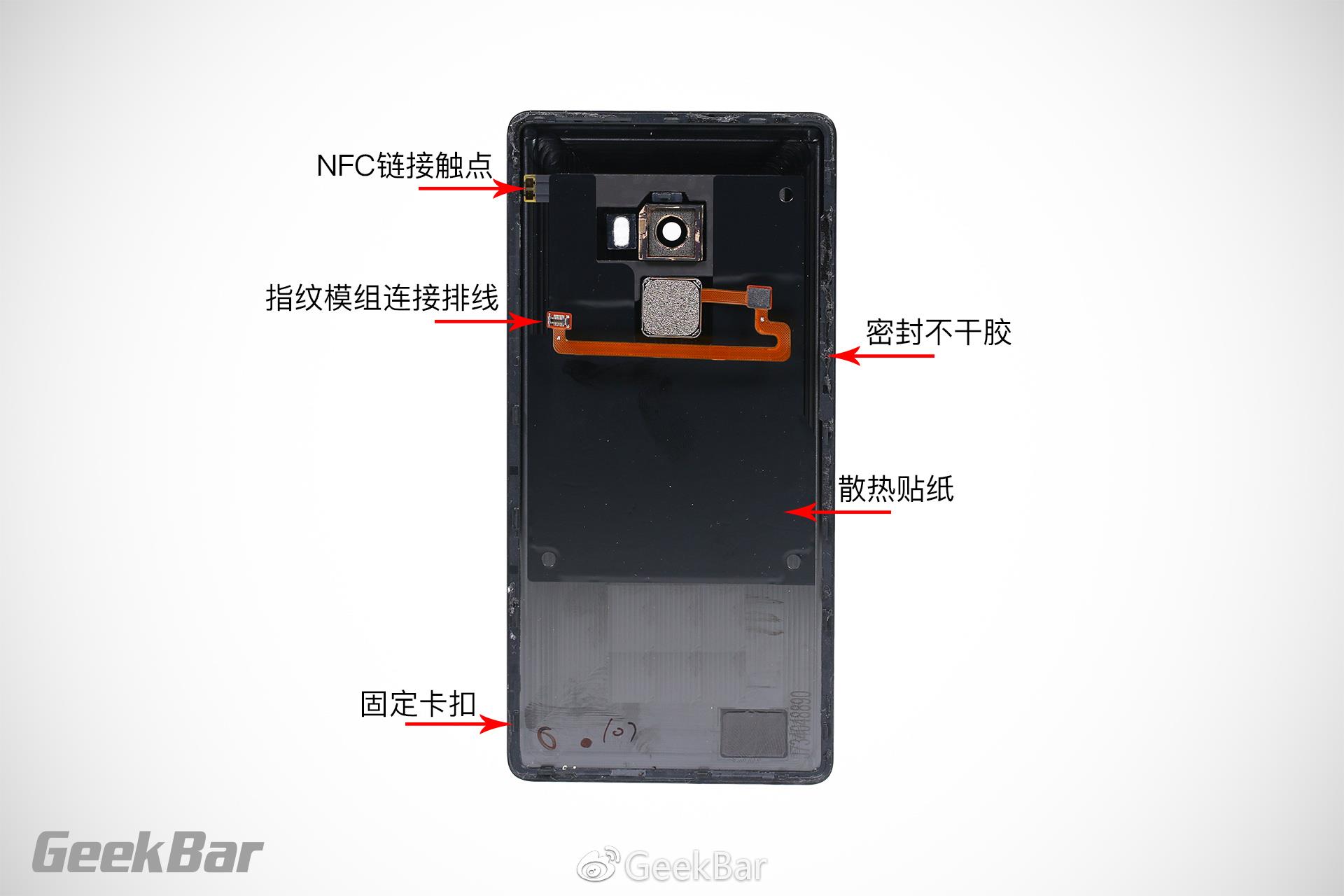

Il est maintenant possible de débrancher le câble ruban qui relie le lecteur d’empreintes digitales. Sur cette face arrière, outre le lecteur d’empreintes digitale, on trouve le module NFC et un “tampon” thermique pour dissiper la chaleur.

Xiaomi Mi Mix 2 démontage

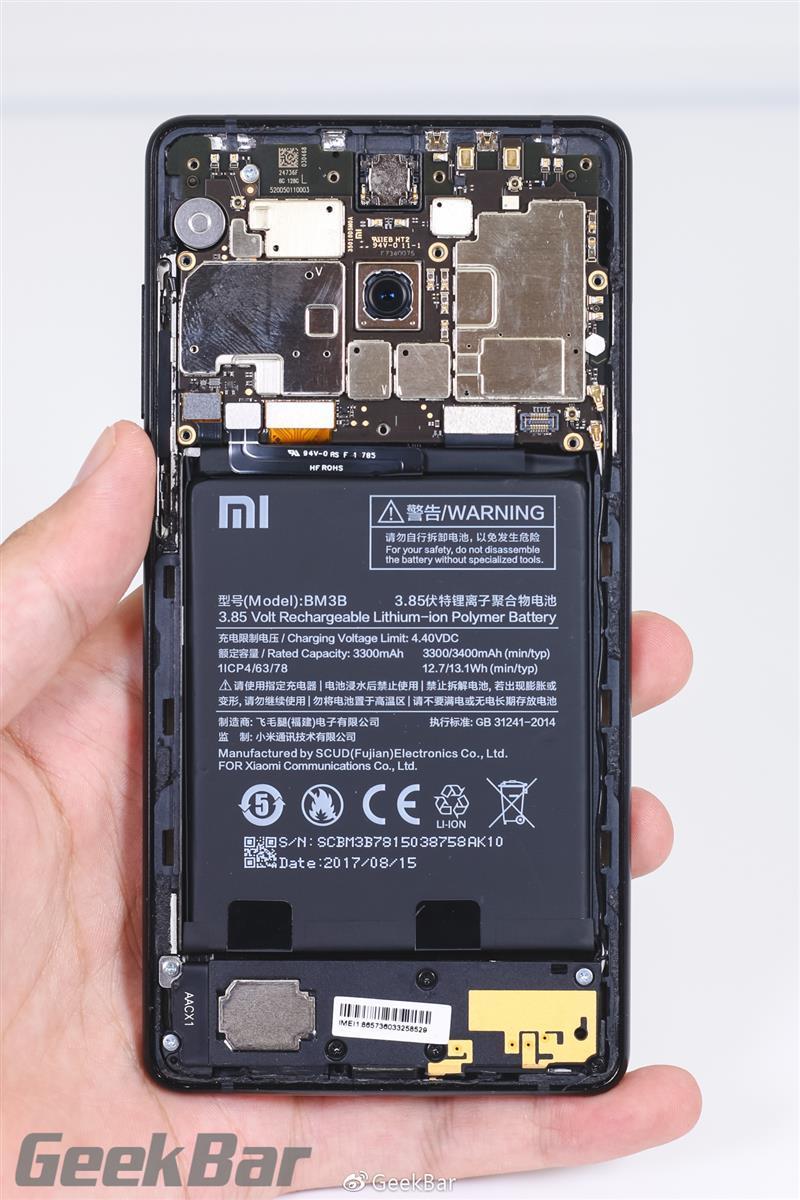

Ci dessous une vue sur le Xiaomi Mi Mix 2 mis à nu.

Xiaomi Mi Mix 2 démontage

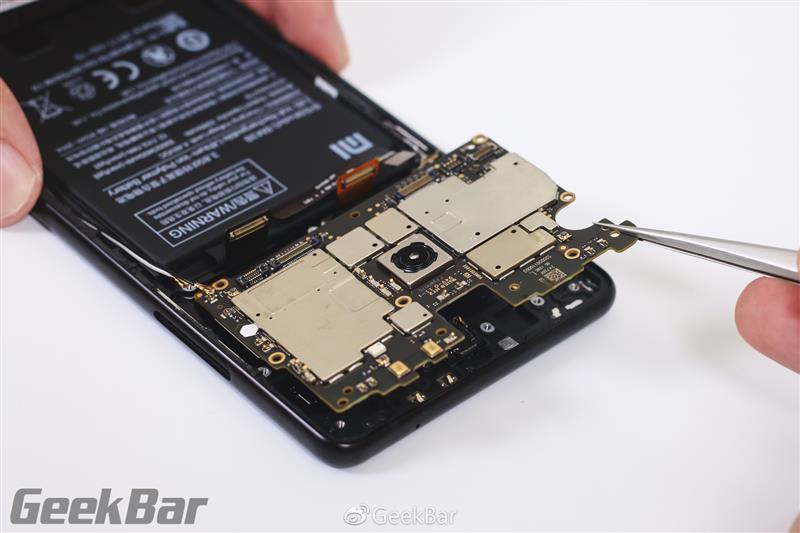

La carte mère est démontée en retirant quelques vis.

Xiaomi Mi Mix 2 démontage

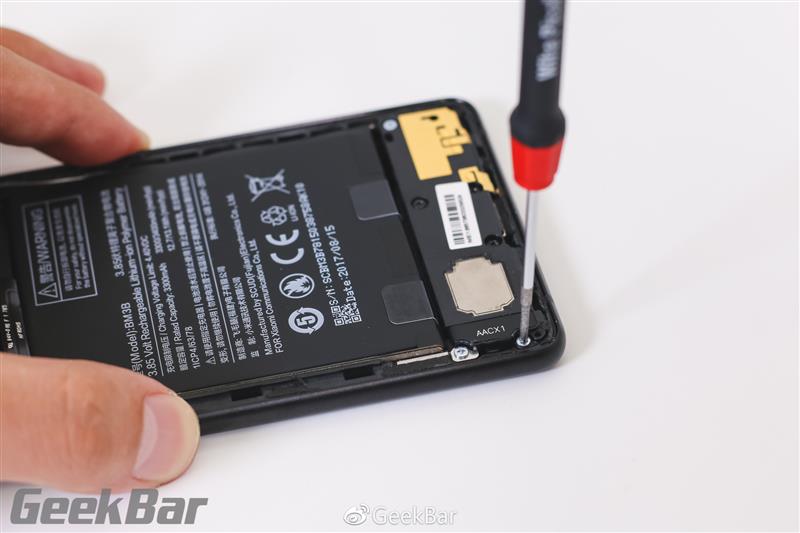

La plaque inférieur est démontée en retirant 7 vis

Xiaomi Mi Mix 2 démontage

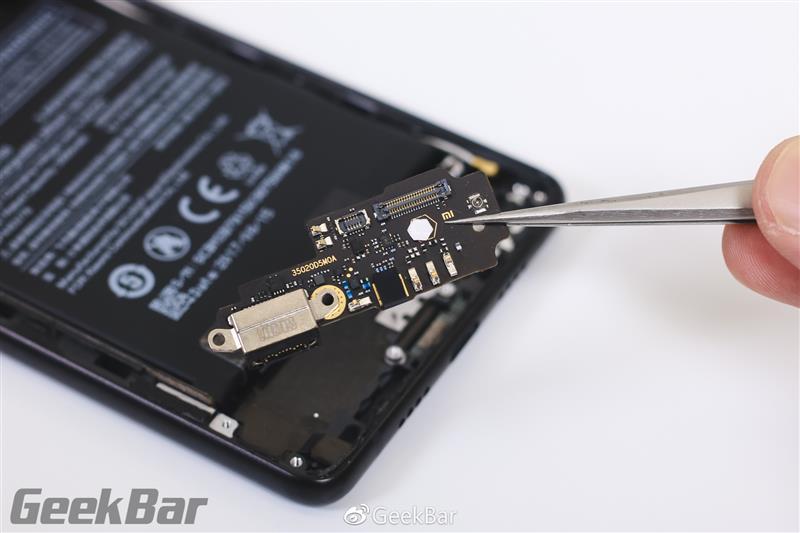

Sous cette plaque, se trouve, une carte plus petite intégrant le port USB Type-C, une antenne et le micro.

Xiaomi Mi Mix 2 démontage

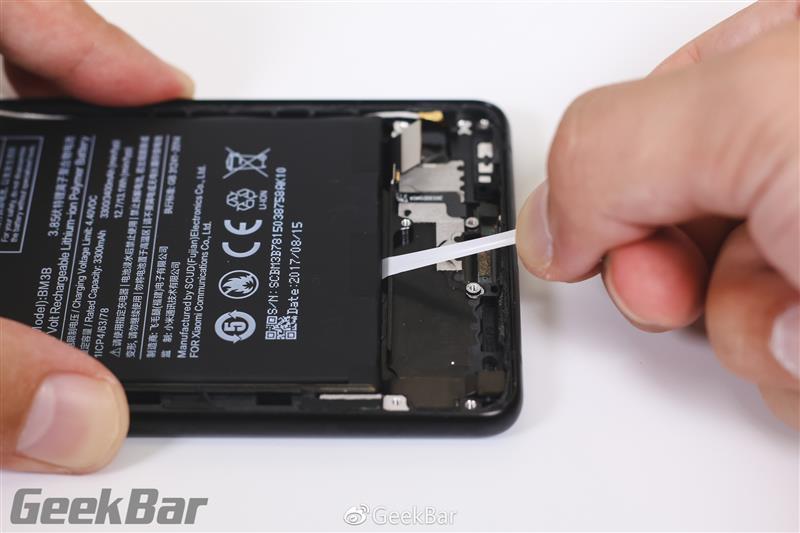

Il est désormais possible d’utiliser les languettes d’extraction pour retirer la batterie. Si cela est fait correctement il ne sera pas nécessaire d’utiliser un pistolet à chaleur pour ramollir l’adhésif fixant la batterie.

Xiaomi Mi Mix 2 démontage

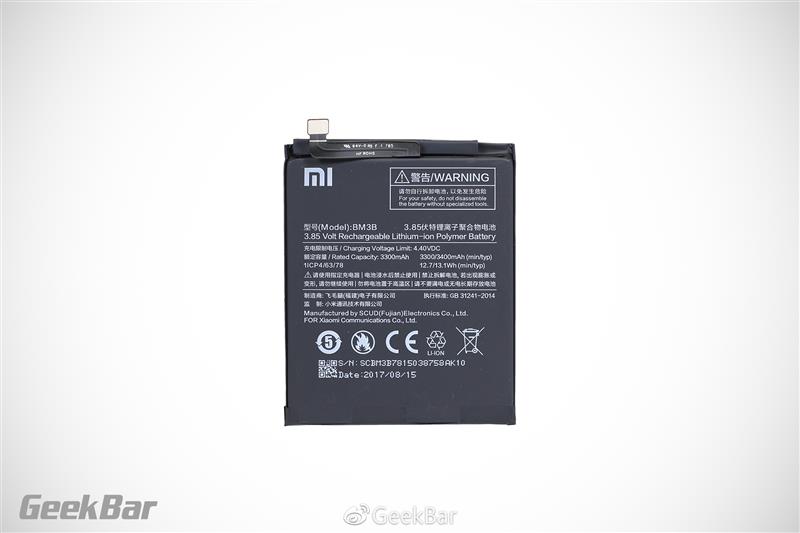

Une vue de la batterie du Xiaomi Mi Mix 2.

Xiaomi Mi Mix 2 démontage

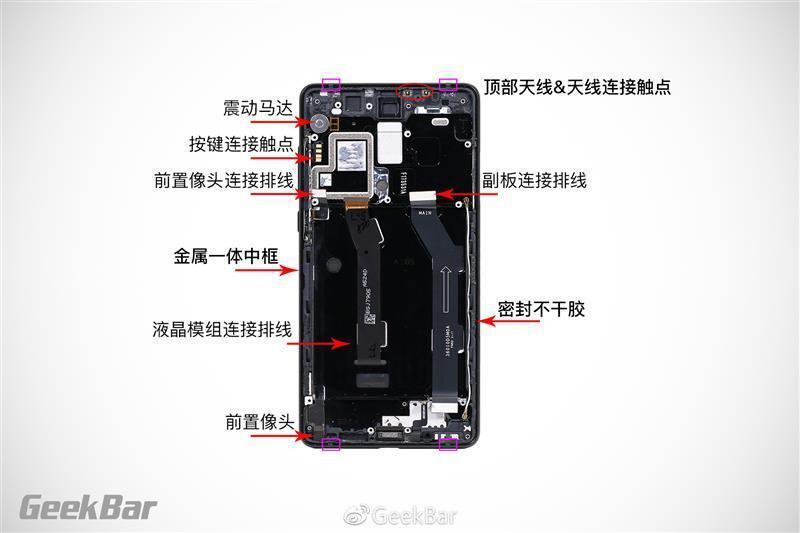

Une vue ensuite alors que la batterie a été retirée.

Xiaomi Mi Mix 2 démontage

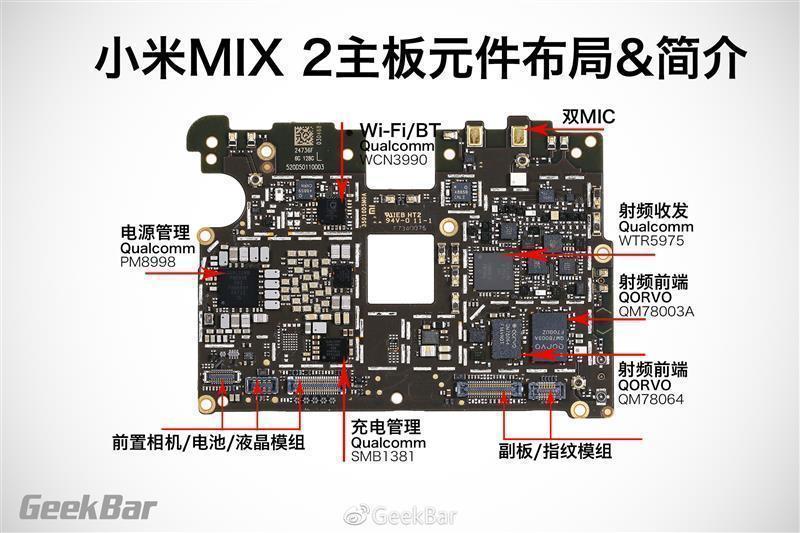

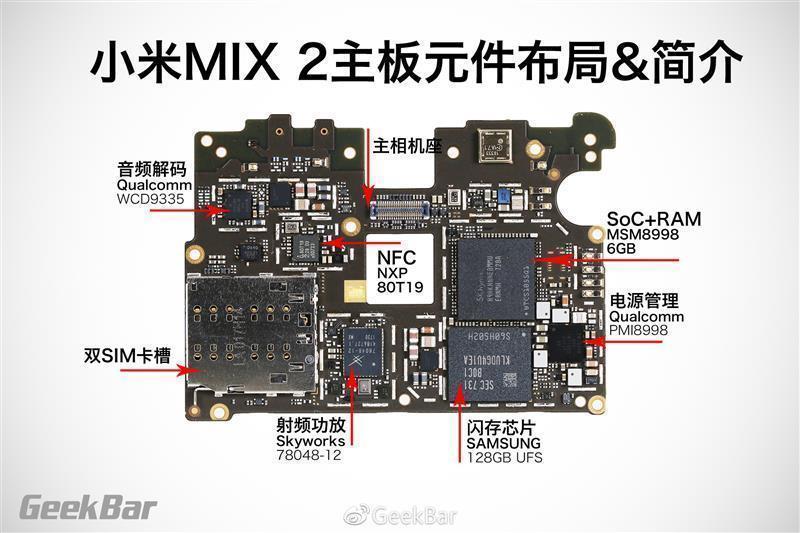

Enfin, la carte mère est accessible et permet de distinguer le SoC Snapdragon 835, la RAM, le stockage interne (ici 128 Go), le slot SIM, etc.

Xiaomi Mi Mix 2 démontage

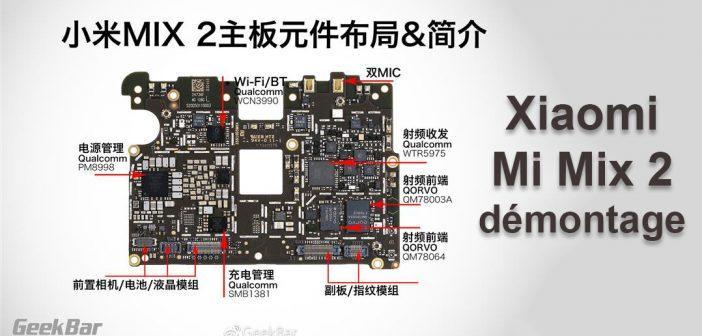

Sur l’autre face, on distingue les modules Wi-Fi, Bluetooth, etc.

Xiaomi Mi Mix 2 démontage

Pour rappel, ci-dessous le tableau complet des caractéristiques du Xiaomi Mi Mix 2 :

Plateforme Chipset Qualcomm Snapdragon 835 (MSM8998)
CPU 4 x 2.45 GHz Kryo + 4 x 1.9 GHz Kryo
GPU Qualcomm Adreno 540
OS MIUI V9 (Android 7.1.1 Nougat)
Mémoire Interne RAM : 6 Go LPDDR4X 1866 MHz Double canal  ou 8 Go (Special Edition)
ROM : 64, 128 ou 256 Go UFS 2.1  / 128 Go (Special Edition)
Slot Carte µSD Non
Ecran Type AMOLED, 16M couleurs
Taille 5.99 pouces (env 81 % de la surface avant)
Résolution 2160 x 1080 pixels (densité env 403 ppp)
Multitouch Oui
Protection et autres infos Résistant aux rayures, 2.5D curved glass screen
Réseaux 2G GSM : 850, 900, 1800, 1900
3G CDMA : 800, 1700, 1900
HSDPA : 850, 900, 1700, 1900, 2100
4G LTE : B1 : 2100, B2 : 1900, B3 : 1800, B4 : 1700-2100, B5 : 850, B7 : 2600, B8 : 900, B10 : 1700/2100, B12 : 700, B13 : 700, B17 : 700 , B18 : 800, B19 : 800, B20 : 800, B25 : 1900, B26 : 850, B28 : 700, B29 : 700, B30 : 2300
LTE-TDD : B38 : 2600, B39 : 1900, B40 : 2300, B41 : 2500
Technologies UMTS, GPRS, EDGE,  HSPA+, LTE Cat12, EV-DO Rev A, TD-SCDMA, TD-HSDPA
SIM : Nbr/type Dual SIM : 2 nanoSIM, Dual SIM Stand-by
APN Arrière Sony IMX400 Exmor RS, 12 MP, Flash Dual Led, f/2.0, PDAF, Lentille 6 éléments,
Fonctions Autofocus, Prise de vue en continue, Zoom numérique, Stabilisation d’image numérique, Géolocalisation, Prise de vue panoramique, Prise de vue HDR, MAP tactile, Détection de visage, Réglages ISO et de la balance des blancs, Correction d’exposition, Retardateur, Mode Scène
Vidéo 3840 x 2160 pixels @ 30 fps, 1080 x 720 pixels @ 120 fps
Avant 5 MP
Com WLAN Wi-Fi 802.11 a/b/g/n/n 5 GHz/ac, Wi-Fi Hotspot, Wi-Fi Direct, Dual band, MU-MiMO
Bluetooth v4.2, A2DP
GPS GPS, A-GPS, GLONASS, Beidou
Radio Non
USB USB Type-C, USB v3.0 (Chargement, USB hôte, Stockage de masse, OTG)
Sons Alerte Vibration, MP3, WAV ringtones
Haut-parleur Oui Cantilevered Piezoelectic Ceramic, 192 kHz / 24 bit
Fiche Jack Non
Autres Capteurs Lumière, Accéléromètre, Boussole, Gyroscope, Baromètre, Lecteur d’empreintes digitales, Capteur Effet Hall, Ultrasonic
Messagerie SMS, MMS, Email, Push Email
Navigateur HTML5, HTML, CSS3
Java
Divers Computer Sync, OTA Sync, Tethering, NFC, VoLTE
Batterie Capacité 3400 mAh, Charge rapide : Qualcomm Quick Charge 3.0
Type Li-Pol
Amovible Non
Design Dimensions 151.8 x 75.5 x 7.7 mm
Poids 185 g
Couleur(s) Noir, Blanc
Matériaux Alliage aluminium / Céramique (Special Edition)
